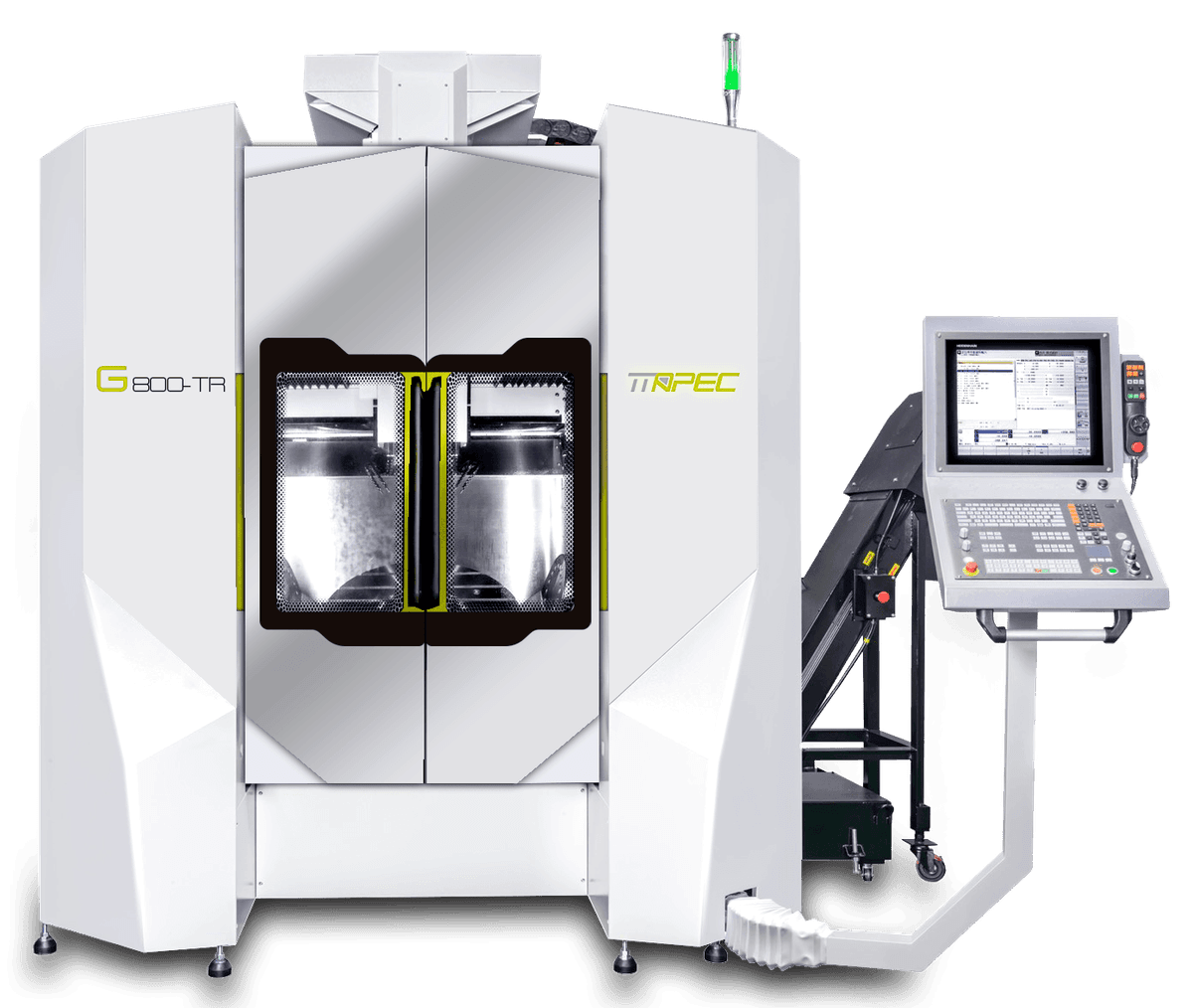

Symbolbild
G800
5-Achsen-BAZ
| Max. Verfahrweg X-Achse | 800 mm |
| Max. Verfahrweg Y-Achse | 830 mm |
| Max. Verfahrweg Z-Achse | 560 mm |
| Spindelkegel | HSK-A63 |
| Palettengröße | Ø800 |
APEC G Serie
Die APEC G-Serie vereint kompakte Gantry-Bauweise, DCG-Achsen, U-Frame-Ständer und direktgetriebene A/C-Achsen zu einer hochdynamischen 5-Achsen-Plattform mit minimalem Footprint. Modulare HSK-63A/100A-Spindeln liefern 12.000–24.000 min⁻¹ und bis 302 Nm, während der symmetrisch gelagerte Trunnion-Tisch Werkstücke bis Ø 800 mm / 1,3 t mit 70 min⁻¹ schwenkt – optimal für Luft- und Raumfahrt, Formen- und Automobilbau von Aluminiumschruppen bis Titanbearbeitung .
Highlights
- DCG-Gantry mit U-Frame für maximale Dynamik
- Drei Linearachsen sind exakt im Schwerpunkt geführt (DCG), der geschlossene U-Frame-Aufbau eliminiert Schwingungen und macht die G-Serie zu einer der kompaktesten 5-Achs-Gantry-Maschinen am Markt – hohe Beschleunigungen bei kleinstem Footprint inklusive.
- Symmetrisch abgestützter Trunnion-Tisch
- ±120 ° A-Achse und endlos drehende C-Achse werden von doppelt gelagerten Direktantrieben bewegt, schwenken mit 70 min⁻¹ und spannen bis 8 000 Nm; Werkstücke bis Ø 800 mm / 1,3 t lassen sich so hochpräzise bearbeiten.
- Präzision & Industrie-4.0-Integration
- Lineare Heidenhain-Glasmaßstäbe auf allen Achsen sichern Langzeitgenauigkeit, während TIMS/TLM-Pakete Maschinenzustand, Werkzeugdaten und Produktion in Echtzeit überwachen – ideale Basis für vernetzte, automatisierte Fertigung.
- Modulare Hochleistungsspindeln
- HSK-63A/100A-Einheiten von 12 000 – 24 000 min⁻¹ liefern bis zu 302 Nm Drehmoment.
Über APEC
Asia Pacific Elite Corp. (APEC), ein Tochterunternehmen der taiwanischen TT Group, entwickelt und baut komplette Baureihen von 5-Achs-Werkzeugmaschinen für mittelgroße bis XXL-Bauteile. Das Spektrum reicht von kompakten Horizontalzentren über schwere Doppelständer- und Fahrständer-Konstruktionen bis hin zu großformatigen Gantry- und Box-in-Box-Portalen mit Lineardirektantrieben und Weglängen von mehreren Dutzend Metern. APEC-Maschinen bilden damit die Grundlage für effiziente, präzise und durchgängig digital vernetzte Fertigungslösungen in Luft- und Raumfahrt, Energie- und Formenbau-Projekten weltweit.
