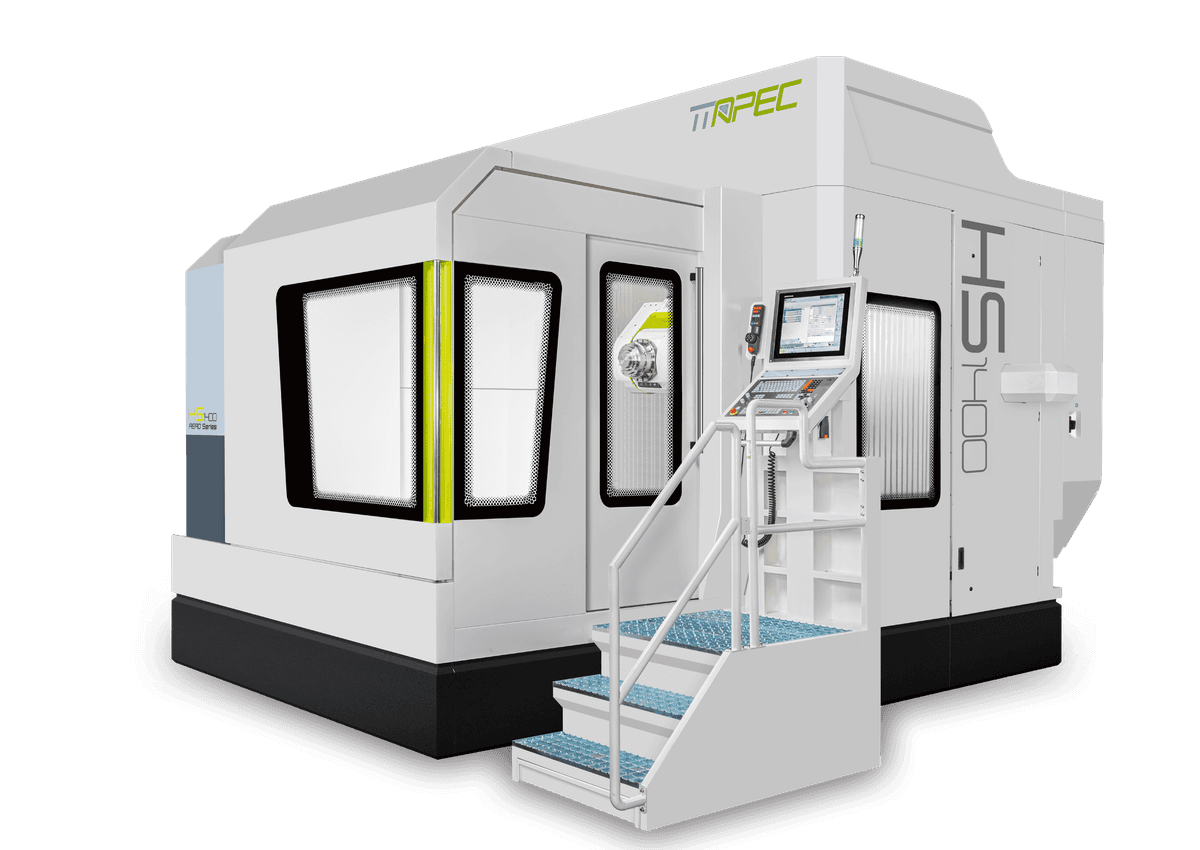

Symbolbild
HS1400
5-Achsen-BAZ
| Max. Verfahrweg X-Achse | 1800 mm |
| Max. Verfahrweg Y-Achse | 1250 mm |
| Max. Verfahrweg Z-Achse | 1320 mm |
| Spindelkegel | HSK-A100 |
| Palettengröße | Ø1.000 |
APEC HS Serie
Die HS-Serie von APEC ist eine horizontal aufgebaute 5-Achs-Plattform für Großteile in Aerospace, Energie und Präzisionsformen. Ein hochrigides T-Bett mit inversen V-Rippen und 45°-Schlitten verkürzt den Kraftfluss, während Heidenhain-Glasmaßstäbe Langzeit-µm-Genauigkeit sichern. Direktangetriebene A/B-Achsen im Gabelkopf liefern bis 6.000 Nm Klemmmoment für spielfreies Simultanschwenken. Modulare HSK-63A/100A-Spindeln decken 12.000–24.000 min⁻¹ und bis 500 Nm ab – ideal für schnellen Abtrag in Superlegierungen .
Highlights
- T-Bett mit inversen V-Rippen & 45°-Schlitten
- Das horizontale T-Bett mit doppelten V-Rippen und 45-Grad-Schlitten verkürzt den Kraftfluss, maximiert die Steifigkeit und hält Form- sowie Oberflächengenauigkeit auch bei schweren Werkstücken.
- Direktantriebs-Gabelkopf (A/B-Achsen)
- Beide Schwenkachsen werden von Direktantrieben ohne Getriebespiel bewegt; der B-Antrieb bringt bis 3.777 Nm (HS-1400 T: 5.280 Nm) bei 70 min⁻¹ und arretiert mit 10.000 Nm – perfekt für hochdynamische 5-Achsen-Konturen in Aerospace-Bauteilen.
- Modulare Hochleistungsspindeln bis 500 Nm
- HSK-100A-Einheiten liefern 12.000 min⁻¹ bei 500 Nm für Superlegierungen; alternativ stehen 24.000 min⁻¹-Spindeln (HSK-63A) für Hochvorschub- und Formfinish-Aufgaben bereit.
- Schwerlast-Rundtisch mit Dreh-Fräs-Option
- Der Ø 1.000 mm-Tisch (opt. 1.250 mm) trägt bis 4 t, rotiert mit 70 min⁻¹ und lässt sich im HS-1400T als Hochgeschwindigkeits-Dreheinheit konfigurieren – Komplettbearbeitung in einer Aufspannung inklusive.
Über APEC
Asia Pacific Elite Corp. (APEC), ein Tochterunternehmen der taiwanischen TT Group, entwickelt und baut komplette Baureihen von 5-Achs-Werkzeugmaschinen für mittelgroße bis XXL-Bauteile. Das Spektrum reicht von kompakten Horizontalzentren über schwere Doppelständer- und Fahrständer-Konstruktionen bis hin zu großformatigen Gantry- und Box-in-Box-Portalen mit Lineardirektantrieben und Weglängen von mehreren Dutzend Metern. APEC-Maschinen bilden damit die Grundlage für effiziente, präzise und durchgängig digital vernetzte Fertigungslösungen in Luft- und Raumfahrt, Energie- und Formenbau-Projekten weltweit.
