Lagermaschine · Sofort verfügbar
Quaser UX500
5-Achsen-Vertikal-Bearbeitungszentrum
Heidenhain TNC 640
5-Achsen-Simultanbearbeitung mit Heidenhain TNC 640, 60-fach Kettenmagazin, Glasmaßstäbe in allen Linearachsen. Als Neumaschine sofort ab Lager lieferbar, inklusive Lieferung, Aufstellung und Inbetriebnahme.

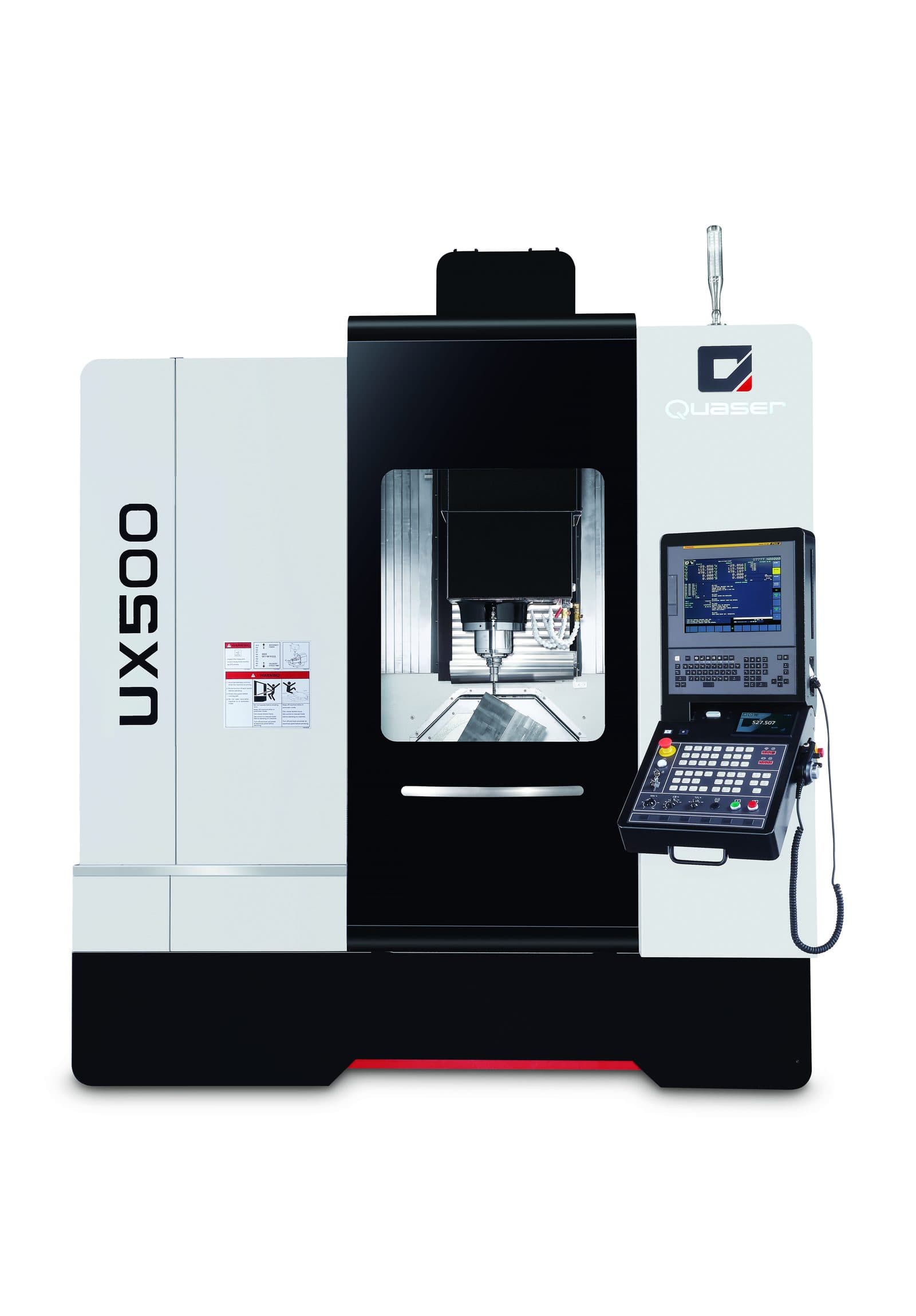

Symbolfoto · Baureihe UX500
- Referenz
- 24.105QU
- Steuerung
- TNC640 (19″)
- Zustand
- Neu · ab Lager
- Angebot
- Zwischenverkauf vorbehalten
- 712/540/515Verfahrweg X·Y·Z (mm)
- 12.000min⁻¹Spindeldrehzahl BBT40
- 36m/minEilgang in allen Achsen
- 1,7sWerkzeug-zu-Werkzeug
Die Maschine in Aktion
Sehen statt lesen: die UX500 im Einsatz
Anwendungen
Gebaut für die Komplettbearbeitung mit höchster Präzision
Komplex und genau, in allen Branchen. Alles in einer Aufspannung — vom Motorblock bis zum Titan-Implantat.
Automobil
- Querlenker
- Halter & Konsolen
- Motorblöcke
Aerospace
- Blisks
- Impeller
- Turbinenschaufeln
Medizintechnik
- Künstliche Kniegelenke aus Titan
- Dentalteile
Werkzeug- & Formenbau
- Reifenformen in Werkzeugstahl
- Kunststoff-Spritzgussformen
Ihre Fertigungsaufgabe ist nicht dabei? Schicken Sie uns Ihre Zeichnung, wir prüfen die Machbarkeit.

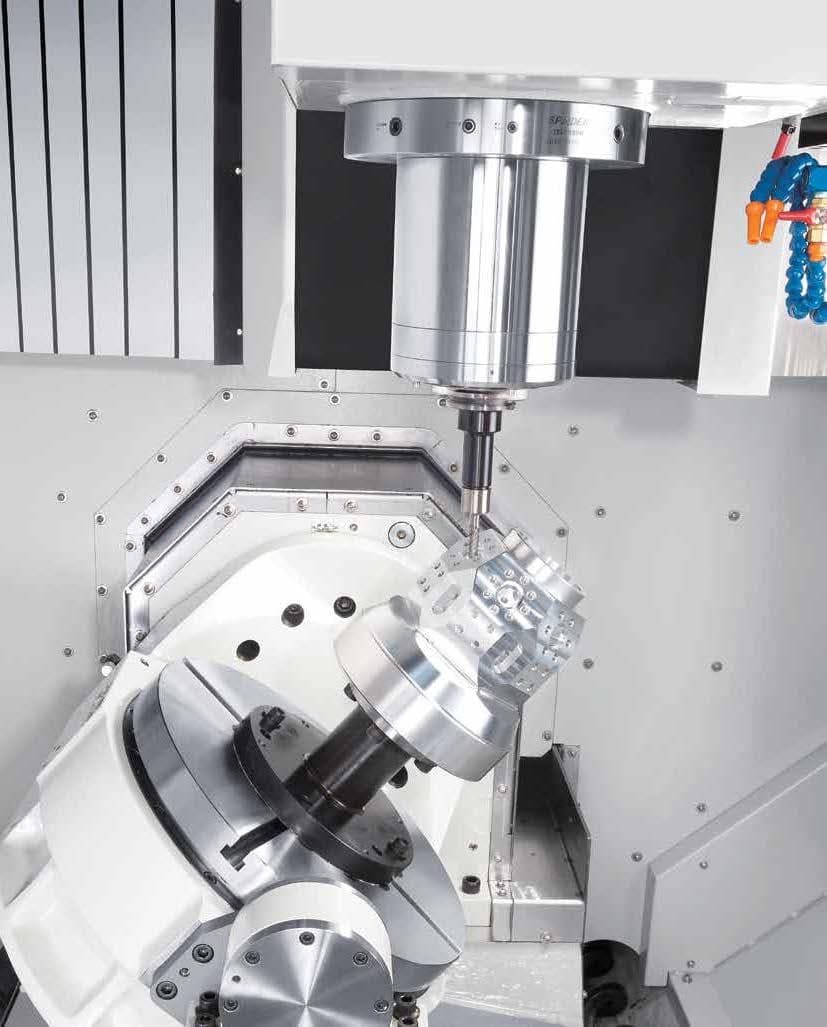

Kinematik
Fünf Seiten. Eine Aufspannung. Null Umspannfehler.
Die schwenkbare B-Achse arbeitet von +30° bis −120°, die C-Achse dreht kontinuierlich. Werkstücke bis Ø 540 × 400 mm und 200 kg werden komplett bearbeitet, ohne die Maschine zu verlassen und mit einer Indexiergenauigkeit von 8 Winkelsekunden bei 1.600 Nm Klemmmoment auf der Rundachse.
| Schwenkbereich B-Achse | +30° … −120° |
|---|---|
| C-Achse | 360°, kontinuierlich |
| Indexiergenauigkeit C / Bmit Drehgeber | 8″ / 12″ |
| Wiederholgenauigkeit C / Bmit Drehgeber | 4″ / 8″ |
| Klemmmoment C / B | 1.600 / 2.500 Nm |

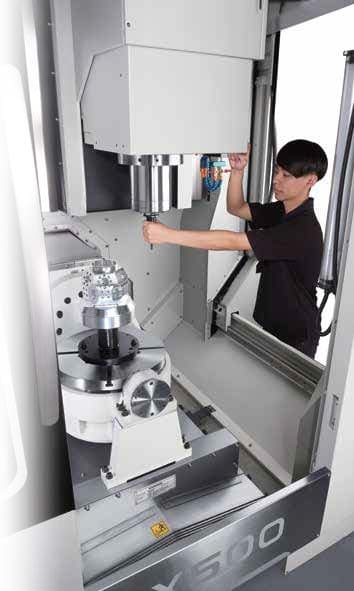

Arbeitsraum
Kompakte Stellfläche, großzügiger Bearbeitungsraum
Auf nur 2,77 × 4,04 m Stellfläche bearbeitet die UX500 Werkstücke bis Ø 540 mm — bei ergonomisch kurzen Wegen: 295 mm von der Spindel zur Seitentür, 654 mm von Tischmitte zur Fronttür, 820 mm lichte Türöffnung fürs Kranbeladen.
| Max. Werkstück | Ø 540 × 400 mm |
|---|---|
| Schwingdurchmesser | Ø 540 mm |
| Tisch | Ø 410 mm |
| Tischbelastung | 200 kg |
| Tischoberfläche bis Spindelnase | 150 – 665 mm |
- Große Arbeitsraumtüren — 820 mm lichte Öffnung fürs Kranbeladen
- Kurzer Abstand zur Spindel: 295 mm zur Seitentür
- Werkzeug-Beladung von der Magazinseite, hauptzeitparallel
Spindel & Dynamik
BBT40-Doppelkontakt, direktgekuppelt
Die 12.000-min⁻¹-Spindel liefert im Heidenhain-Paket dieser Maschine 17 kW und 108 Nm mit Spindelkühlgerät und Blasluft durch die Spindel. Die BBT-Doppelkontakt-Aufnahme sorgt für Steifigkeit beim schweren Zerspanen und hohe Genauigkeit beim Feinschlichten.

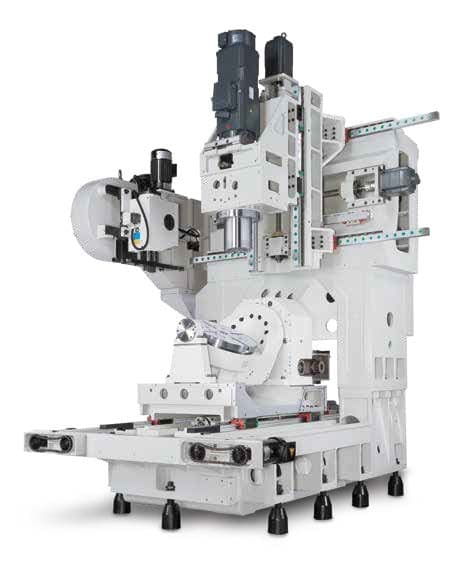

Das symmetrische Maschinenkonzept trägt seinen Teil bei: bessere Dämpfung, geringere thermische Verschiebungen und damit hohe Genauigkeit über einen langen Einsatzzeitraum.
Hauptspindel
| Aufnahme | BBT40 (Doppelkontakt) |
|---|---|
| Max. Drehzahl | 12.000 min⁻¹ |
| LeistungS3-25 % / S6-25 % | 18,5 kW (F) · 17 kW (T) · 15 kW (S) |
| Drehmoment | 118 Nm (F) · 108 Nm (T) · 95,5 Nm (S) |
| Antrieb | Direktkupplung |
Vorschubachsen
| Eilgang X / Y / Z | 36 / 36 / 36 m/min |
|---|---|
| Beschleunigung X / Y / Z | 3 / 3 / 2,5 m/s² |
| Vorschubkraft Zsteuerungsabhängig | bis 14.137 N |
| Kugelrollspindeln | Ø 40 mm · P 12 |
Werkzeugwechsler
1,7 Sekunden Werkzeugwechselzeit
Randomisierte Werkzeugverwaltung, Beladung von der Magazinseite bei laufender Bearbeitung und ein Magazin mit großen Kapazitätsreserven.
Magazinplätze der Baureihe: 60-fach Kette
Wechselzeiten
| Werkzeug zu Werkzeug | 1,7 s ± 0,2 |
|---|---|
| Span zu Span | 9,0 s ± 0,2 |
| Werkzeuganwahl | Random |
Werkzeuge
| Max. Durchmessermit freiem Nachbarplatz | Ø 76,2 / Ø 125 mm |
|---|---|
| Max. Länge | 280 mm |
| Max. Gewicht | 7 kg |
Ausstattung · Ref. 24.105QU
Heidenhain TNC 640 und eine Ausstattung, die nichts offen lässt.
Diese UX500 ist als 5-Achsen-Simultanmaschine voll ausgestattet: direkte Wegmesssysteme in allen fünf Achsen, innere Kühlmittelzufuhr mit 20 bar und ein 60-fach Kettenmagazin sind bereits an Bord.
- CNC-Steuerung Heidenhain TNC640 (19″), 5-Achsen-simultan
- 60-fach Werkzeugmagazin (Kette)
- Glasmaßstäbe X-, Y- und Z-Achse
- Direktes Wegmesssystem C-/B-Achse (Encoder)
- 12.000 min⁻¹ Spindel (Kegel #40), Coupling
- Spindelkühlgerät
- 20 bar Kühlmittelversorgung (IKZ)
- Blasluft durch die Spindel
- CAN-Filter für Spänespülung / Ringkühlung
- Kratzbandspäneförderer
- Automatische Fett-Zentralschmierung
- Medienvorbereitung Tisch (6 Anschlüsse)
- Deublin-Drehdurchführung
- MPG-Handrad
- CE-Spezifikation
Ablauf
Von der Anfrage zum ersten Teil — in Wochen, nicht Monaten.
Eine Neubestellung braucht typischerweise viele Monate Lieferzeit. Diese Maschine steht im Lager bereit — der Rest ist Logistik.
- Woche 0
Anfrage & Angebot
Sie erhalten innerhalb eines Werktags Rückmeldung mit verbindlichem Angebot.
- Woche 1
Vorführung
Besichtigung der Maschine oder Live-Video-Abnahme — wie es für Sie passt.
- Woche 2–3
Lieferung
Transport zur Hofabladestelle — im Preis enthalten.
- Woche 3–4
Aufstellung & Inbetriebnahme
Durch Lerinc-Techniker, inklusive Einweisung Ihres Teams.
- ab Woche 4
Ihr erstes Teil
Die Maschine produziert viele Monate früher als jede Neubestellung.
Beispielhafter Ablauf. Die Termine definieren wir gemeinsam
Aufstellung
Technische Daten im Überblick
Maschine
| Stellfläche B × T | 2.770 × 4.040 mm |
|---|---|
| Höhe | 3.360 mm |
| Gewichtje nach Magazin | 8.430 – 9.750 kg |
| Anschlussleistung | 30 kVA (F/T) · 25 kVA (S) |
| Spannung | 220 / 380 / 400 / 415 V · 50/60 Hz |
Kühlmittel & Späne
| Kühlmitteltank | 450 L |
|---|---|
| Düsenkühlung | 75 L/min · 3 bar |
| Innere KühlmittelzufuhrOption | 20 bar |
| Waschpistole / Schneckenförderer | Standard |
Aufstellplan · Maße in mm
Ihr Ansprechpartner
Markus Leuwer
Key Account Manager
Beratung zur UX500, Vorführtermine und Angebot — direkt vom Team, das die Maschine auch aufstellt.
Über 2.000 verkaufte und installierte Anlagen · Service aus Heiligenhaus
Ausbaustufe
Heute Maschine, morgen Fertigungszelle
Später automatisieren? Der modulare Aufbau der UX500 ist auf Erweiterung ausgelegt — bis hin zu Mehr-Paletten-Konfigurationen. Und mit Roboterautomation, etwa unserer URC.35-Zelle, wird daraus eine mannlose Fertigungszelle.
Zur RoboterautomationHäufige Fragen
Was Käufer vor der Entscheidung wissen wollen
- Was heißt „inklusive Aufstellung und Inbetriebnahme“ genau?
- Der Nettopreis enthält die Lieferung zur Hofabladestelle sowie Aufstellung und Inbetriebnahme durch unsere Servicetechniker. Die genaue Beschreibung entnehmen Sie dem Angebot.
- Wie schnell kann die Maschine bei uns produzieren?
- Die UX500 ist sofort ab Lager lieferbar. Den konkreten Termin stimmen wir nach der Aufstellungsplanung ab. Typischerweise produzieren Sie innerhalb weniger Wochen statt der bei Neubestellungen üblichen mehrmonatigen Lieferzeit.
- Welche Anschlüsse und welches Fundament brauche ich?
- Die Maschine benötigt 400 V / 50 Hz mit rund 30 kVA Anschlussleistung sowie Druckluft. Aufstellfläche: 2,77 × 4,04 m bei ca. 8,9 t Gewicht. Ob Ihr Hallenboden ausreicht, klären wir im Rahmen der Aufstellungsplanung.
- Können wir die Maschine vorher besichtigen?
- Ja, vereinbaren Sie einen Termin zur Besichtigung oder wir zeigen Ihnen die Maschine per Live-Video.
- Nehmen Sie unsere Altmaschine in Zahlung?
- Sprechen Sie uns an, eine Inzahlungnahme prüfen wir gerne im Rahmen des Angebots.
- Ist Finanzierung oder Leasing möglich?
- Ja, Leasing und Mietkauf sind über unsere Finanzierungspartner möglich. Wir erstellen Ihnen gern ein Angebot mit monatlicher Rate.
Neumaschine · Sofort ab Lager lieferbar
238.000,– € netto. Aufgestellt und produktionsbereit.
Der Preis versteht sich inklusive Lieferung zur Hofabladestelle, Aufstellung und Inbetriebnahme.
Referenz 24.105QU · Nettopreis · Die genaue Beschreibung der Maschine ist dem Angebot zu entnehmen · Zwischenverkauf, Änderungen und Druckfehler vorbehalten · Abbildungen: Symbolfotos
