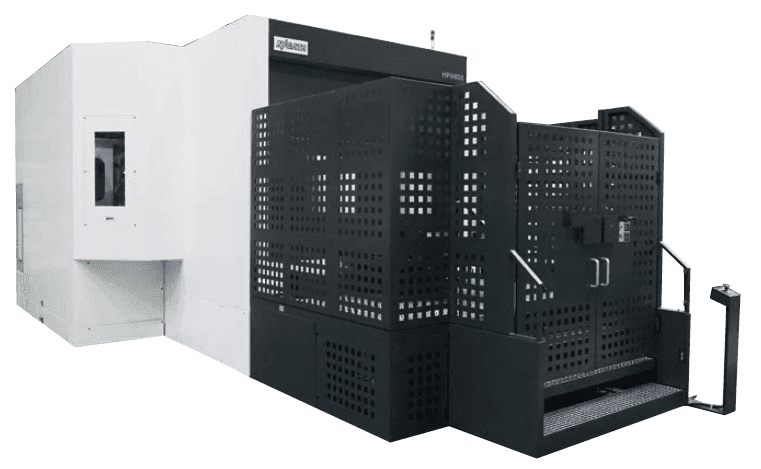

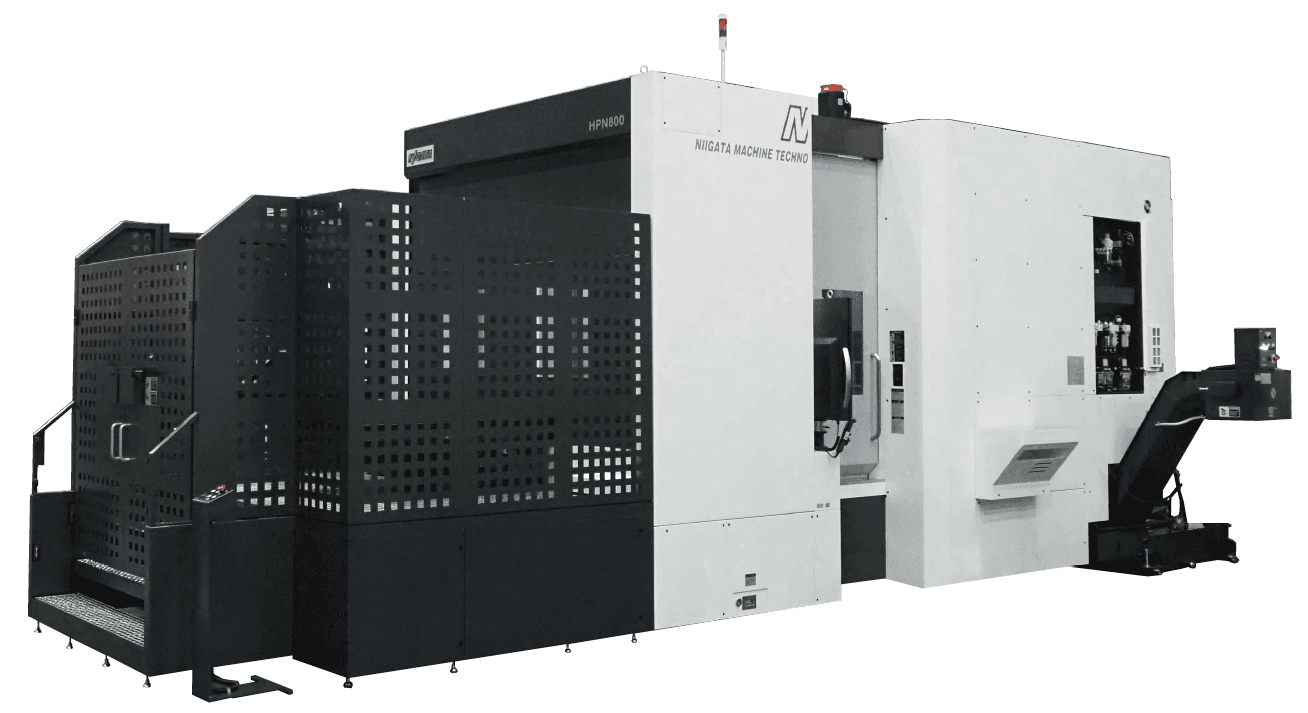

HPN800

Horizontal-BAZ

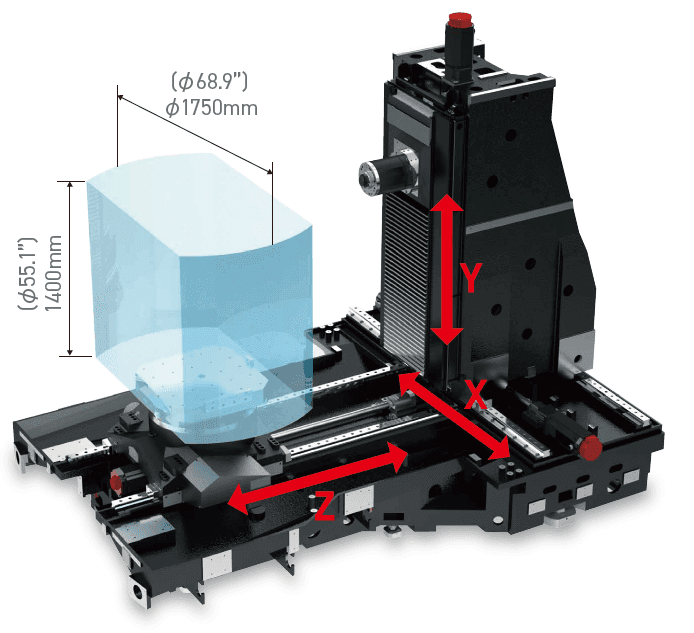

Max. Verfahrweg X-Achse	1.530 mm
Max. Verfahrweg Y-Achse	1.230 mm
Max. Verfahrweg Z-Achse	1.220 mm
Max. Werkstück Durchmesser	1.750 mm
Max. Werkstück Höhe	1.400 mm
Max. Werkstück Gewicht	2.500 kg
Schwenkachse B	360 °
Max. Spindeldrehzahl	8.000 min⁻¹
Spindelkegel	BT50
Palettengröße	800 x 800 mm

NIIGATA HPN Serie

Die HPN Serie steht für horizontale Bearbeitungszentren im Schwerzerspanungsbereich, die hohe Produktivität mit großer Stabilität und großzügigem Arbeitsraum verbinden. Das Maschinenkonzept ist auf schwere Bearbeitungen, hohe Werkstückgewichte und prozesssichere Automatisierung ausgelegt und bietet damit eine starke Lösung für anspruchsvolle Serien- und Großteilfertigung.

Wenn Sie Großes vorhaben.

Highlights

Großer Arbeitsraum: Die Maschine bietet das größte Arbeitsvolumen in ihrer Klasse, was die Bearbeitung größerer Werkstücke ermöglicht und somit vielseitige Einsatzmöglichkeiten bietet.
"HYBRID STYLE" Führungen: Ein zentrales technisches Highlight ist die Kombination aus ultrasteifen Rollenführungen in X und Z sowie induktionsgehärteter Boxführung in Y. So verbindet die Serie hohe Eilganggeschwindigkeit mit Dämpfung, Stabilität und starker Zerspanleistung.

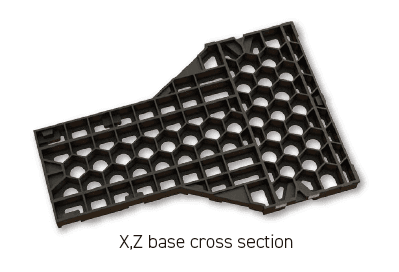

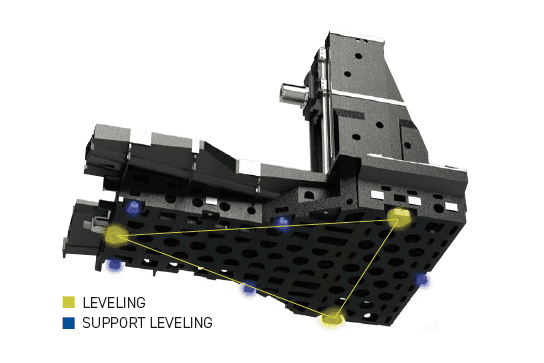

Massive Grundstruktur mit Honeycomb-Basis: Die einteilige T-förmige Basis mit Honeycomb-Struktur ist auf hohe Steifigkeit und Belastbarkeit ausgelegt. Zusammen mit dem 3-Punkt-Leveling und zusätzlicher Abstützung schafft sie die Grundlage für präzise und dauerhaft stabile Bearbeitung.

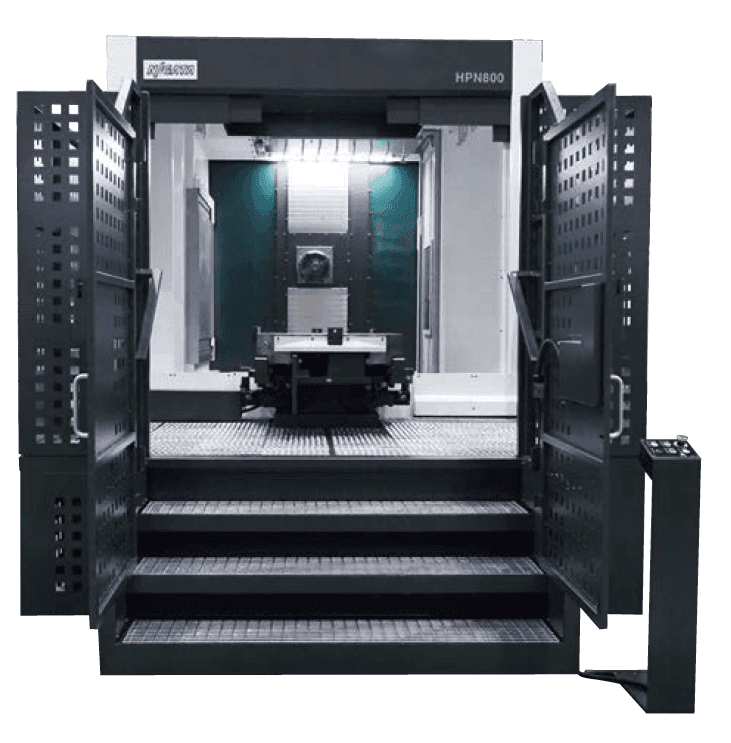

Automatisierung für hohe Verfügbarkeit: Die HPN Serie ist klar auf automatisierte Fertigung ausgelegt. Dazu gehören ein rotary shuttle type APC, ein cam-driven ATC-System sowie die Möglichkeit, die Maschine in Multi-Pallet-, LPM-, Roboter- oder FMS-Systeme einzubinden.

Automationspotenziale

Über NIIGATA

Niigatas Werkzeugmaschinengeschäft begann 1904 mit der Produktion von Drehmaschinen. Heute ist das Flaggschiffprodukt horizontale Bearbeitungszentren mit Niigatas eigenem BOX in BOX®-Design, das die unter dem Konzept „Hohe Präzision, Hohe Steifigkeit, Hohe Geschwindigkeit“ entwickelte 3-Punkte-Nivellierung anpasst.
