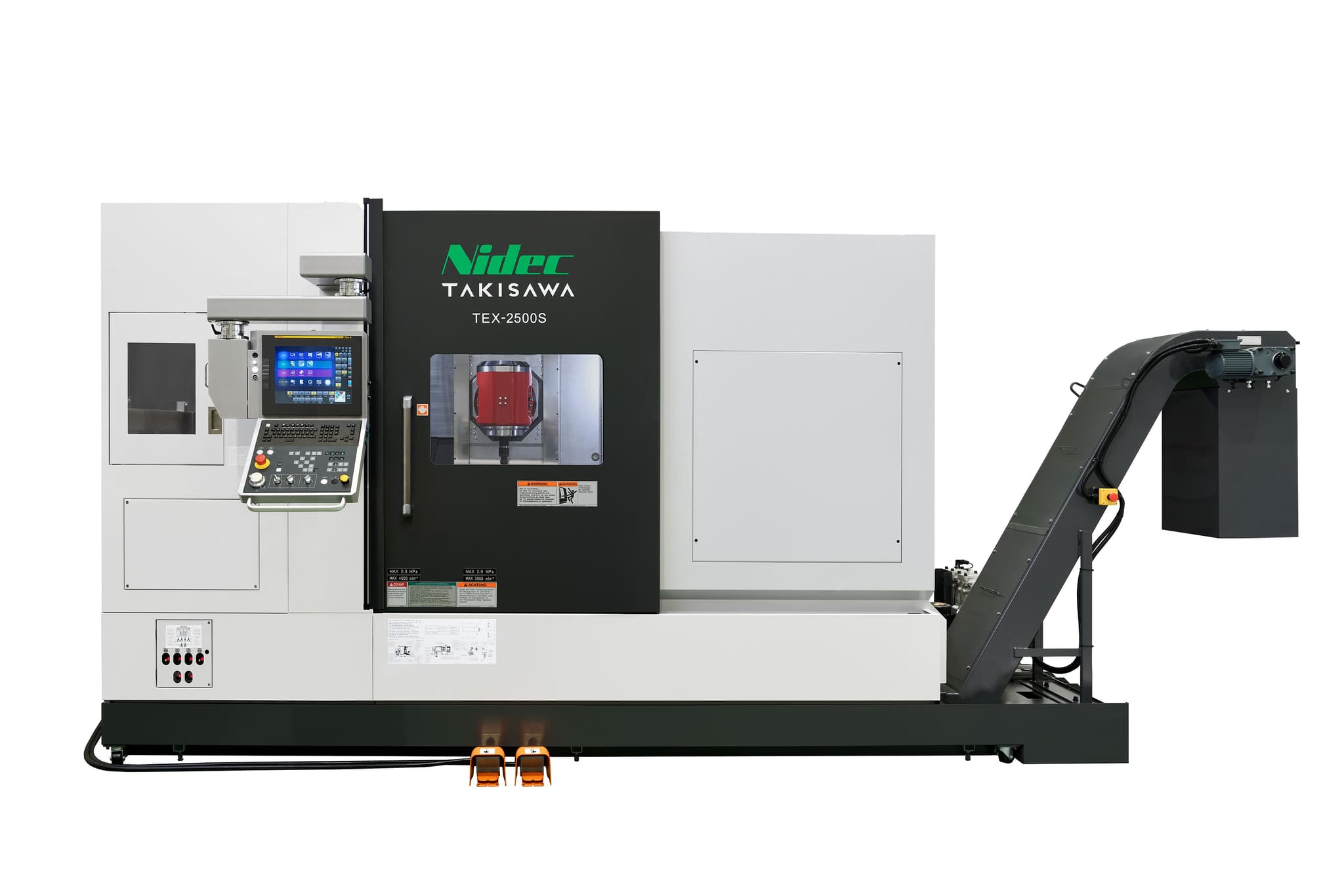

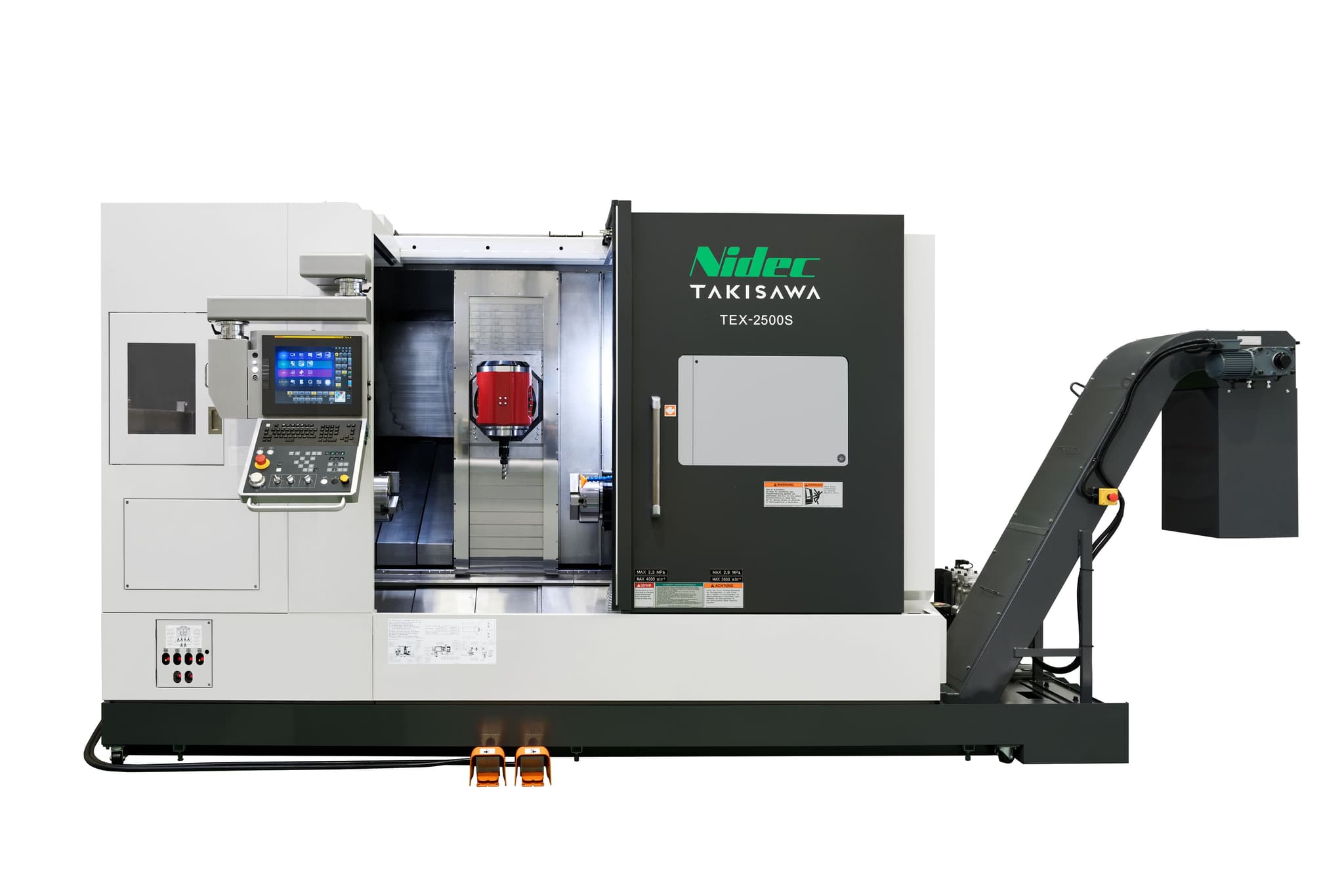

TEX-2500
Dreh-/Fräszentrum
| Futtergröße | 10" + 10" |
| Max. Drehlänge | 1.100 mm |
| Max. Stangendurchmesser linke Spindel | 80 mm |
| Max. Stangendurchmesser rechte Spindel | 80 mm |
| Max. Verfahrweg X-Achse | 840 mm |
| Max. Verfahrweg Y-Achse | 200 mm |
| Max. Verfahrweg Z-Achse | 1.200 mm |
| Schwenkachse B | 240 ° |
| Max. Spindeldrehzahl | 12.000 min⁻¹ |
TAKISAWA TEX-Serie
Die TEX Serie ist als kompakte Multi-Tasking-Maschine für die wirtschaftliche Komplettbearbeitung ausgelegt. Sie verbindet Drehen und Fräsen in einem Maschinenkonzept, reduziert Umspannungen und Nebenzeiten und schafft mit linker und rechter Spindel sowie schwenkbarer Werkzeugspindel die Basis für hohe Produktivität und flexible Bearbeitungsprozesse.
Serienausstattung
Gegenspindel
Die Gegenspindel reduziert die Notwendigkeit für manuelles Umspannen der Werkstücke, erhöht die Präzision durch Minimierung von Positionierungsabweichungen und steigert die Produktionseffizienz durch die Integration von Dreh- und Fräsoperationen in einem einzigen Durchgang.
Y-Achse
Die Y-Achse in einem CNC-Drehzentrum ist eine zusätzliche lineare Achse, die senkrecht zur herkömmlichen X- und Z-Achse steht. Sie ermöglicht die Ausführung von Off-Center-Bohrungen, Fräsungen und anderen komplexen Bearbeitungen.

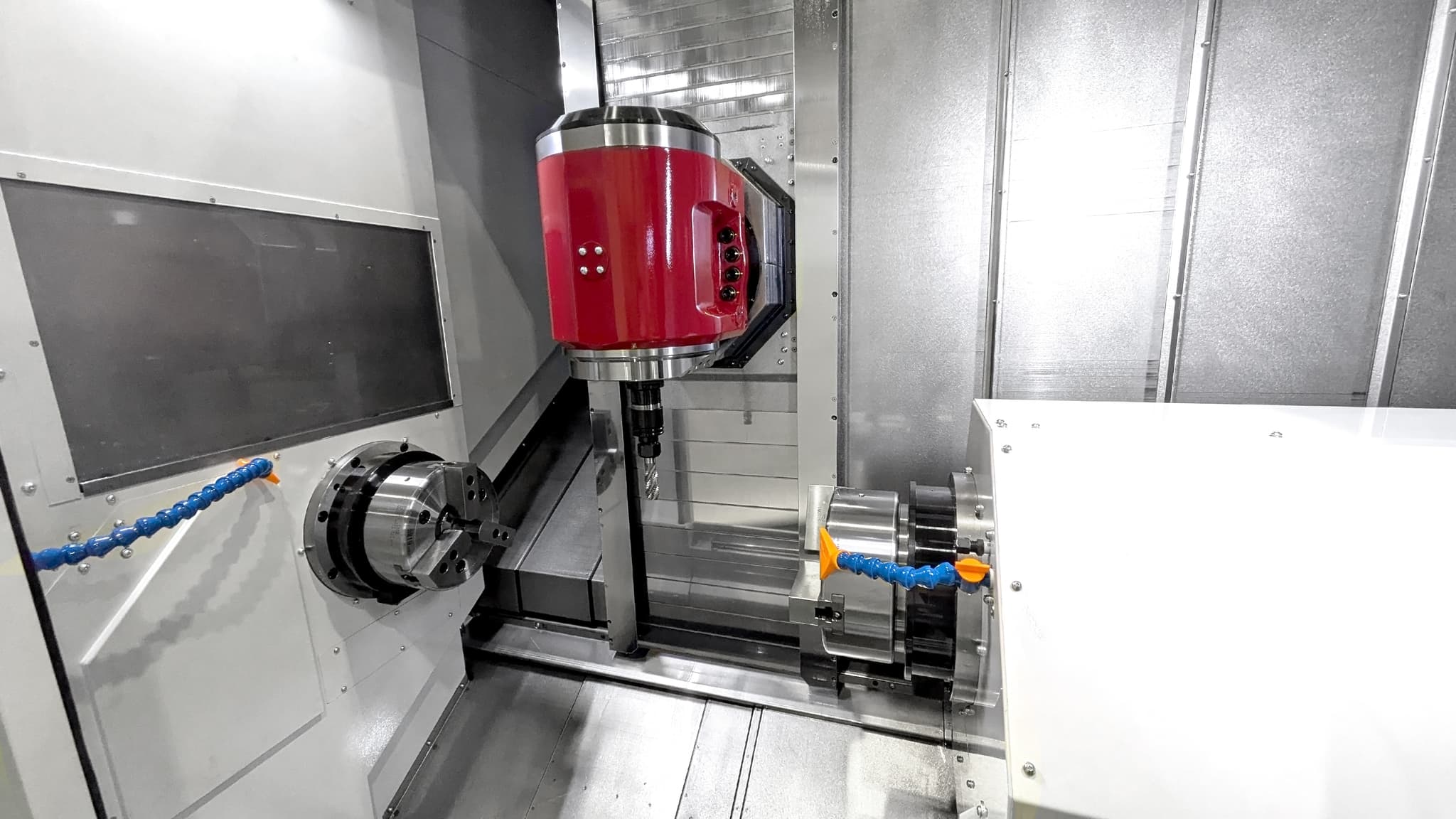

Schwenkbare B-Achse mit 240° Schwenkbereich
Die schwenkbare B-Achse erweitert die Serie um deutlich mehr Flexibilität in der Bearbeitung. Mit einem Schwenkbereich von 240° kann die Werkzeugspindel optimal zur Werkstückgeometrie positioniert werden, wodurch auch komplexe Bearbeitungen in einer Aufspannung möglich werden.

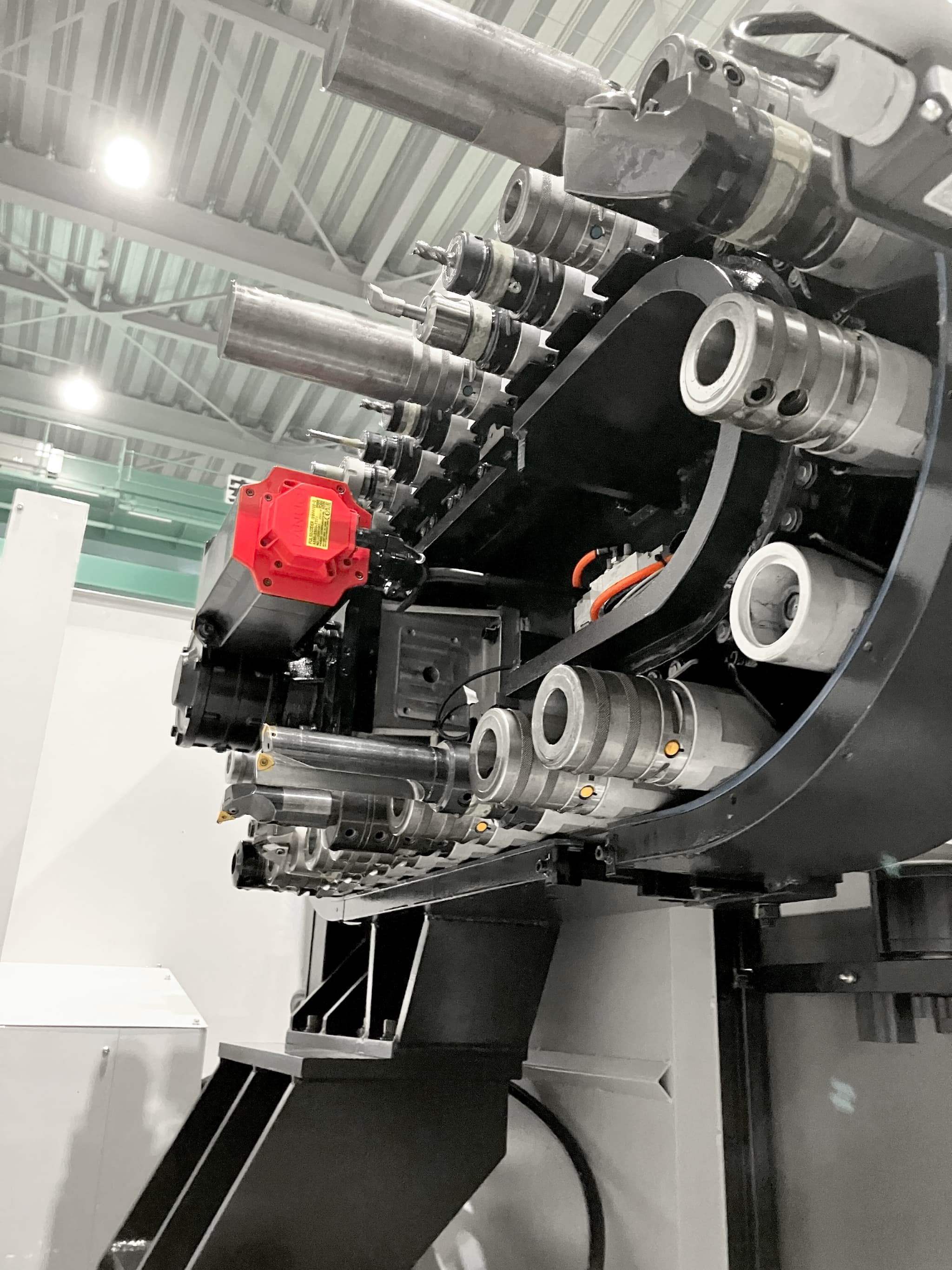

Werkzeugspindel mit ATC
Die Werkzeugspindel mit automatischem Werkzeugwechsler (ATC) macht die Serie zur hochintegrierten Dreh-Fräs-Lösung. Sie ermöglicht schnelle Werkzeugwechsel, reduziert Nebenzeiten und unterstützt eine effiziente Komplettbearbeitung mit 30 Werkzeugplätzen serienmäßig und 60 Werkzeugplätzen optional.
Automationspotenziale
Über Takisawa
Seit über 80 Jahren hat Takisawa einen erheblichen Anteil an der Entwicklung moderner Hochleistungs-Drehmaschinen und Drehzentren weltweit. Von 2-Achs Drehmaschinen bis hin zu 9-Achs Dreh-/ Fräszentren stehen eine Vielzahl von Varianten zur Verfügung.
