HN63E-5X
5-Achsen-BAZ
| Max. Verfahrweg X-Achse | 900 mm |
| Max. Verfahrweg Y-Achse | 930 mm |
| Max. Verfahrweg Z-Achse | 830 mm |
| Max. Werkstück Durchmesser | 950 mm |
| Max. Werkstück Höhe | 800 mm |
| Max. Werkstück Gewicht | 1000 mm |
| Schwenkachse B | 360 mm |
| Max. Spindeldrehzahl | 6000 min⁻¹ |
| Spindelkegel | BT50 |
| Palettengröße | 630 x 630 mm |
NIIGATA HN-5X Serie
Die HN-5X Serie steht für hochsteife horizontale 5-Achs-Trunnion-Bearbeitungszentren zur wirtschaftlichen Komplettbearbeitung komplexer Bauteile. Sie ist auf schwere Zerspanung, hohe Genauigkeit und reduzierte Rüstaufwände ausgelegt und eignet sich besonders für anspruchsvolle 3D-Geometrien, Freiformflächen und mehrseitige Bearbeitungen in einer Aufspannung.
Highlights

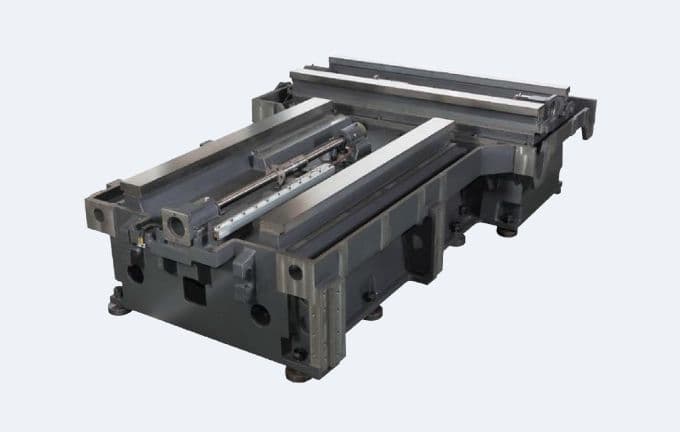

- Box-in-Box-Konstruktion
- Das zentrale Serienmerkmal ist die von Niigata hervorgehobene Box-in-Box-Bauweise. Sie sorgt für hohe Steifigkeit, stabile Bearbeitungsbedingungen und dauerhaft präzise Ergebnisse auch bei hohen Belastungen.
- 5-Achs-Trunnion für Komplettbearbeitung
- Die HN-5X Serie ist für die effiziente Bearbeitung komplexer Formen und 3D-Konturen ausgelegt. Durch die simultane 5-Achs-Bearbeitung und 5-Seiten-Bearbeitung sinken Umspannaufwand, Vorrichtungskomplexität und Durchlaufzeit deutlich.
- Hochsteifer, schwer belastbarer Trunnion-Tisch
- Der von Niigata entwickelte Heavy-Duty-5-Achs-Trunnion ist beidseitig gelagert und auf schwere Bearbeitung ausgelegt. Das erhöht die Stabilität im Prozess und schafft die Basis für präzise Ergebnisse auch bei anspruchsvollen Werkstücken.
- Linear-Scales serienmäßig
- Die Serie verfügt standardmäßig über Linear-Scales auf X-, Y-, Z-, A- und B-Achse. Das unterstützt dauerhaft hohe dynamische Genauigkeit und Langzeitstabilität im Bearbeitungsprozess.
Automationspotenziale
Über Niigata
Niigatas Werkzeugmaschinengeschäft begann 1904 mit der Produktion von Drehmaschinen. Heute ist das Flaggschiffprodukt horizontale Bearbeitungszentren mit Niigatas eigenem BOX in BOX®-Design, das die unter dem Konzept „Hohe Präzision, Hohe Steifigkeit, Hohe Geschwindigkeit“ entwickelte 3-Punkte-Nivellierung anpasst.
