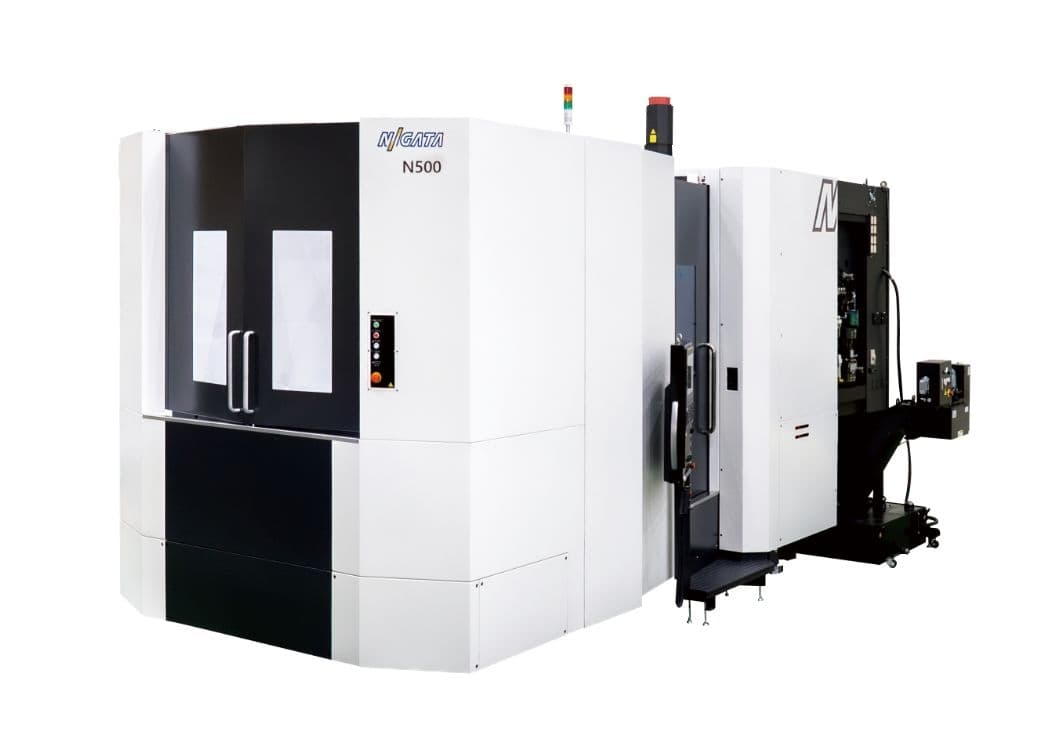

N500

Horizontal-BAZ

Max. Verfahrweg X-Achse	730 mm
Max. Verfahrweg Y-Achse	700 mm
Max. Verfahrweg Z-Achse	760 mm
Max. Werkstück Durchmesser	700 mm
Max. Werkstück Höhe	1.000 mm
Schwenkachse B	360 °
Max. Spindeldrehzahl	15.000 min⁻¹
Spindelkegel	BT40
Palettengröße	500 x 500 mm

NIIGATA N Serie

Die N Serie steht für horizontale Bearbeitungszentren, die konsequent auf Produktivität, Präzision und Langzeitstabilität ausgelegt sind. Mit ihrer hochsteifen Box-in-Box-Konstruktion, schnellen Achsbewegungen, präziser Tischtechnologie und automatisierten Wechsel- und Handhabungssystemen bietet sie eine starke Lösung für anspruchsvolle Serienfertigung und prozesssichere Zerspanung.

Wenn Sie Großes vorhaben.

Highlights

Box-in-Box-Konstruktion: Das zentrale Serienmerkmal ist die von Niigata hervorgehobene Box-in-Box-Bauweise. Sie sorgt für hohe Steifigkeit, stabile Bearbeitungsbedingungen und dauerhaft präzise Ergebnisse auch bei hohen Belastungen.
Hohe Präzision durch steife Grundstruktur: Eine einteilige Säule auf einer T-förmigen Monobasis bildet die Grundlage für präzise und schnelle Bearbeitung. Ergänzt wird das durch ein 3-Punkt-Leveling, das eine genaue und verwindungsarme Aufstellung unterstützt.
Präziser NC-Rundtisch: Ein weiteres Highlight ist der NC-Tisch mit 0,001° Teilung und MP-Rotary-Scale. Zusammen mit dem dargestellten Kegel-Klemmsystem unterstützt er eine hochgenaue Werkstückpositionierung und stabile Spannverhältnisse im Bearbeitungsprozess.
Hohe Dynamik und Produktivität: Die N Serie ist auf schnelle Prozesse ausgelegt: 60 m/min Eilgang sowie Rollenführungen auf allen Achsen. Zusammen mit groß dimensionierten Kugelgewindetrieben entsteht ein Maschinenkonzept für hohe Vorschubleistung, präzise Positionierung und produktive

Automationspotenziale

Über NIIGATA

Niigatas Werkzeugmaschinengeschäft begann 1904 mit der Produktion von Drehmaschinen. Heute ist das Flaggschiffprodukt horizontale Bearbeitungszentren mit Niigatas eigenem BOX in BOX®-Design, das die unter dem Konzept „Hohe Präzision, Hohe Steifigkeit, Hohe Geschwindigkeit“ entwickelte 3-Punkte-Nivellierung anpasst.
