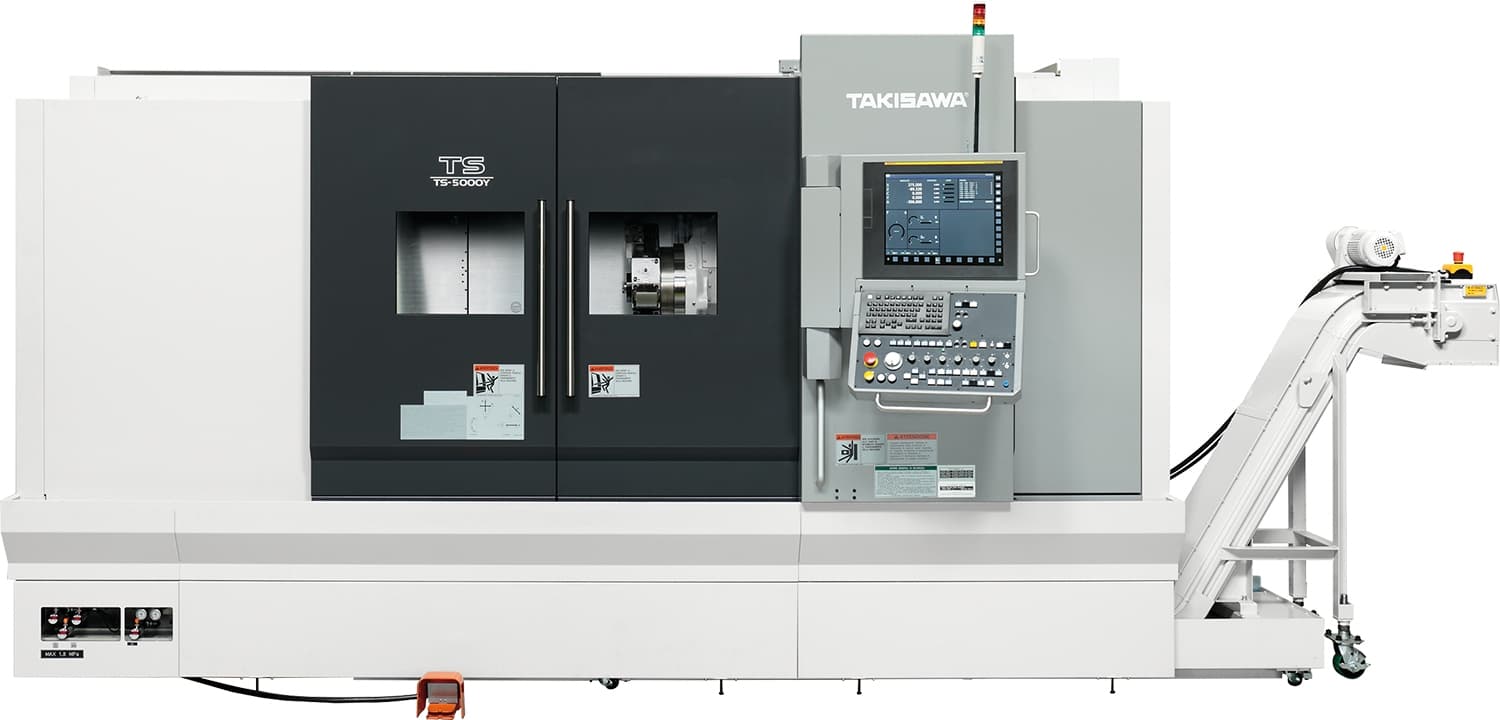

Takisawa TS-5000Y Horizontaldrehmaschine

Symbolbild

TakisawaTS-5000Y

Horizontaldrehmaschine

Futtergröße12"
Max. Drehlänge1300 mm
Max. Stangendurchmesser102 mm

TAKISAWA TS-Serie

Das neue Erfolgsmodell von Takisawa mit bis zu 6 Achsen für die wirtschaftliche Komplettbearbeitung von Werkstücken bis 370 mm Standarddrehdurchmesser. Ein hochstabiles 30 Grad Gussschrägbett mit großdimensionierten Flachführungen, verbesserten Dämpfungseigenschaften und genügend Reserven für die präzise und dynamische Hochleistungszerspanung.

Serienausstattung

Angetriebene Werkzeuge

Angetriebene Werkzeuge in einem CNC-Drehzentrum erweitern die Maschinenfunktionalität über das traditionelle Drehen hinaus, indem sie Fräs-, Bohr- und Gewindebohrfunktionen ermöglichen.

Y-Achse

Die Y-Achse in einem CNC-Drehzentrum ist eine zusätzliche lineare Achse, die senkrecht zur herkömmlichen X- und Z-Achse steht. Sie ermöglicht die Ausführung von Off-Center-Bohrungen, Fräsungen und anderen komplexen Bearbeitungen.

Servo-Reitstock

Der Servo-Reitstock einer Drehmaschine wird elektrisch gesteuert, ermöglicht präzise Positionierungen und automatische Anpassungen für genauere Bearbeitung von Werkstücken.

Ausstattungsoptionen

Gegenspindel

Die Gegenspindel reduziert die Notwendigkeit für manuelles Umspannen der Werkstücke, erhöht die Präzision durch Minimierung von Positionierungsabweichungen und steigert die Produktionseffizienz durch die Integration von Dreh- und Fräsoperationen in einem einzigen Durchgang.

Highlights

Hochleistungs-Motorspindeln
Die TS-Serie verfügt über leistungsstarke Motorspindeln mit automatischer Polumschaltung für Haupt- und Gegenspindel, die hohe Schneidfähigkeit und schnelle Positionierung ermöglichen.
Teilefänger / Entnahmeeinrichtung
Der Teilefänger ist in der Lage, Werkstücke bis ø 80 mm und 200 mm Länge aufzunehmen. Das maximale Werkstückgewicht beträgt 3 kg.
Stabile Flachführungen
Hochstabiles 30 Grad Gussschrägbett mit großdimensionierten Flachführungen und besten Dämpfungseigenschaften.
120 mm Y-Achse
40% vergrößerter Y-Achsen Verfahrweg. 3kW Servomotor für hohe Fräsleistung.

Automationspotenziale

Über Takisawa

Seit über 80 Jahren hat Takisawa einen erheblichen Anteil an der Entwicklung moderner Hochleistungs-Drehmaschinen und Drehzentren weltweit. Von 2-Achs Drehmaschinen bis hin zu 9-Achs Dreh-/ Fräszentren stehen eine Vielzahl von Varianten zur Verfügung.
