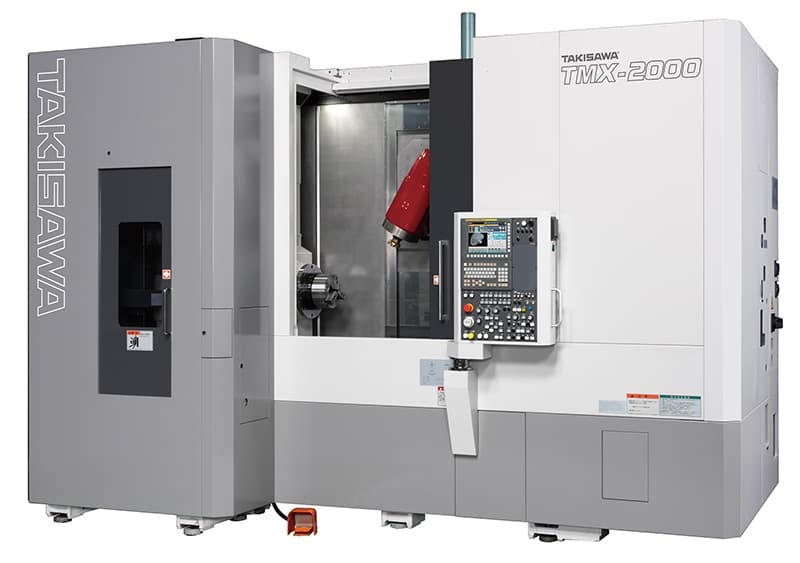

Takisawa TM-2000 Dreh-/Fräszentrum

Symbolbild

TakisawaTMX-2000S

Dreh-/Fräszentrum

Futtergröße8" + 8"
Max. Drehlänge610 mm
Max. Stangendurchmesser linke Spindel65 mm
Max. Stangendurchmesser rechte Spindel51 mm

TAKISAWA TMX-Serie

Die TMX-Serie von Takisawa umfasst hochpräzise und vielseitige Multitasking-Maschinen, die sich durch ihre fortschrittliche B-Achsen-Technologie und die Fähigkeit zur simultanen 5-Achsen-Bearbeitung auszeichnen. Diese Serie bietet eine hohe Automatisierung und Präzision, die die Effizienz und Qualität der Bearbeitung komplexer Werkstücke erheblich steigern​​.

Serienausstattung

Gegenspindel

Die Gegenspindel reduziert die Notwendigkeit für manuelles Umspannen der Werkstücke, erhöht die Präzision durch Minimierung von Positionierungsabweichungen und steigert die Produktionseffizienz durch die Integration von Dreh- und Fräsoperationen in einem einzigen Durchgang.

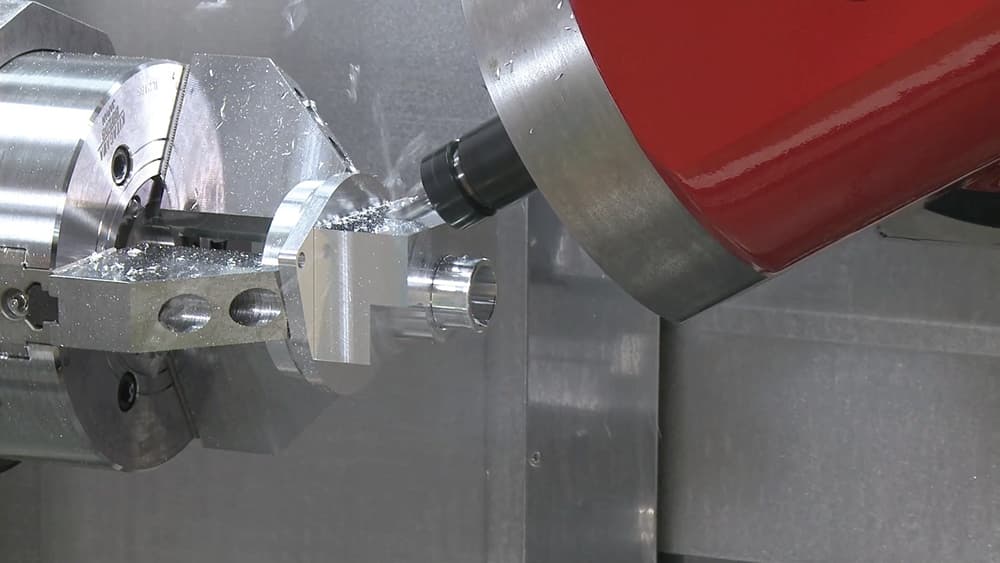

Frässpindel

Die Frässpindel ermöglicht das Fräsen zusätzlich zu den Drehbearbeitungen. Sie erweitert die Fähigkeiten der Maschine, indem sie komplexe Bearbeitungen direkt am Werkstück ermöglicht, ohne dass es umgespannt werden muss.

Y-Achse

Die Y-Achse in einem CNC-Drehzentrum ist eine zusätzliche lineare Achse, die senkrecht zur herkömmlichen X- und Z-Achse steht. Sie ermöglicht die Ausführung von Off-Center-Bohrungen, Fräsungen und anderen komplexen Bearbeitungen.

Unterer Revolver (TMX-4000ST)

Der unterer Revlover ermöglicht eine Effizienzsteigerung durch die wahlweise Bearbeitung an Haupt- und Gegenspindel, simultan zur Frässpindel.

Ausstattungsoptionen

Portallader

Einfache Automatisierung und mannlosen Betrieb ermöglicht der flexible 3-Achs-Portallader, der platzsparend in das Maschinenkonzept integriert wurde. Funktionen zur parallelen Einseitenbearbeitung an zwei Spindeln oder Komplettbearbeitung der Vorderund Rückseite mit zwischengeschalteter Wendestation sind verfügbar.

Highlights

Hohe Positioniergenauigkeit
Die TMX-4000ST ist standardmäßig mit Linearmaßstäben und Teilungsfehlerkompensation für die Achsen X1, Y1, Z1 und X2 ausgestattet, was eine hohe Präzision bei der Positionierung ermöglicht​​.
Hochpäzise Spindeln
Beide Spindeln verfügen über eine C-Achsen-Positionierung mit einer minimalen Indexiergenauigkeit von 0,0001° und sind mit integrierten Motoren ausgestattet​​.
B-Achse
Ausgestattet mit einem Direktantriebsmotor und einer Diaphragmenbremse, bietet die B-Achse eine stufenlose Klemmung und hohe Genauigkeit bei der Rotation​​.
Großes Werkzeugmagazin
Mit einem Werkzeugmagazin, das bis zu 120 Werkzeuge aufnehmen kann, bietet die TMX-4000ST eine hohe Flexibilität und Effizienz bei der Bearbeitung​​.

Lesen Sie einen Anwenderbericht

Hochpräzises Power Skiving mit der Takisawa TMX-4000ST

Entdecken Sie, wie Amato Präzisionsfertigung mit der Takisawa TMX-4000ST Spitzenleistungen im Wälzschälen und in der Metallbearbeitung erreicht. Erfahren Sie mehr über die Innovationskraft und Flexibilität dieses modernen Dreh-/Fräszentrums und die erfolgreiche Zusammenarbeit mit Lerinc.

Helmut Angeli

Freier Journalist

Automationspotenziale

Über Takisawa

Seit über 80 Jahren hat Takisawa einen erheblichen Anteil an der Entwicklung moderner Hochleistungs-Drehmaschinen und Drehzentren weltweit. Von 2-Achs Drehmaschinen bis hin zu 9-Achs Dreh-/ Fräszentren stehen eine Vielzahl von Varianten zur Verfügung.
