Lagermaschine

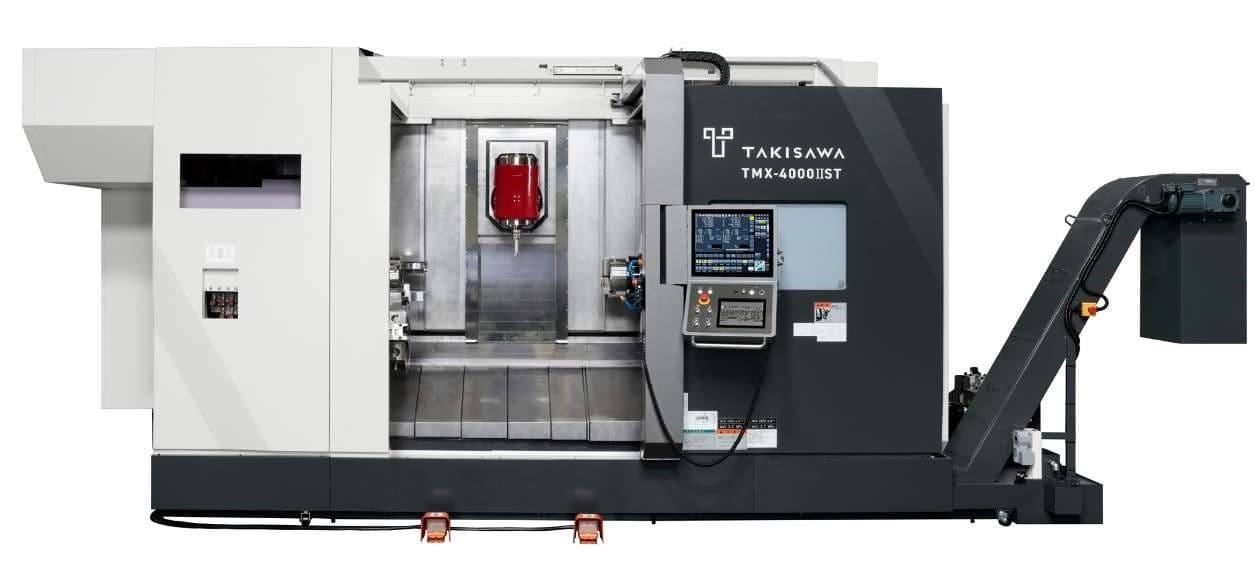

TakisawaTMX-4000ST

Dreh-/Fräszentrum

Futtergröße10" + 10"
Max. Drehlänge1.500 mm
Max. Stangendurchmesser linke Spindel80 mm
Max. Stangendurchmesser rechte Spindel80 mm

TAKISAWA TMX-Serie

Die TMX-Serie von Takisawa umfasst hochpräzise und vielseitige Multitasking-Maschinen, die sich durch ihre fortschrittliche B-Achsen-Technologie und die Fähigkeit zur simultanen 5-Achsen-Bearbeitung auszeichnen. Diese Serie bietet eine hohe Automatisierung und Präzision, die die Effizienz und Qualität der Bearbeitung komplexer Werkstücke erheblich steigern​​.

Serienausstattung

Gegenspindel

Die Gegenspindel reduziert die Notwendigkeit für manuelles Umspannen der Werkstücke, erhöht die Präzision durch Minimierung von Positionierungsabweichungen und steigert die Produktionseffizienz durch die Integration von Dreh- und Fräsoperationen in einem einzigen Durchgang.

Frässpindel

Die Frässpindel ermöglicht das Fräsen zusätzlich zu den Drehbearbeitungen. Sie erweitert die Fähigkeiten der Maschine, indem sie komplexe Bearbeitungen direkt am Werkstück ermöglicht, ohne dass es umgespannt werden muss.

Y-Achse

Die Y-Achse in einem CNC-Drehzentrum ist eine zusätzliche lineare Achse, die senkrecht zur herkömmlichen X- und Z-Achse steht. Sie ermöglicht die Ausführung von Off-Center-Bohrungen, Fräsungen und anderen komplexen Bearbeitungen.

Unterer Revolver (TMX-4000ST)

Der unterer Revlover ermöglicht eine Effizienzsteigerung durch die wahlweise Bearbeitung an Haupt- und Gegenspindel, simultan zur Frässpindel.

Ausstattungsoptionen

Portallader

Einfache Automatisierung und mannlosen Betrieb ermöglicht der flexible 3-Achs-Portallader, der platzsparend in das Maschinenkonzept integriert wurde. Funktionen zur parallelen Einseitenbearbeitung an zwei Spindeln oder Komplettbearbeitung der Vorderund Rückseite mit zwischengeschalteter Wendestation sind verfügbar.

Highlights

Hohe Positioniergenauigkeit
Die TMX-4000ST ist standardmäßig mit Linearmaßstäben und Teilungsfehlerkompensation für die Achsen X1, Y1, Z1 und X2 ausgestattet, was eine hohe Präzision bei der Positionierung ermöglicht​​.
Hochpäzise Spindeln
Beide Spindeln verfügen über eine C-Achsen-Positionierung mit einer minimalen Indexiergenauigkeit von 0,0001° und sind mit integrierten Motoren ausgestattet​​.
B-Achse
Ausgestattet mit einem Direktantriebsmotor und einer Diaphragmenbremse, bietet die B-Achse eine stufenlose Klemmung und hohe Genauigkeit bei der Rotation​​.
Großes Werkzeugmagazin
Mit einem Werkzeugmagazin, das bis zu 120 Werkzeuge aufnehmen kann, bietet die TMX-4000ST eine hohe Flexibilität und Effizienz bei der Bearbeitung​​.

Lesen Sie einen Anwenderbericht

Hochpräzises Power Skiving mit der Takisawa TMX-4000ST

Entdecken Sie, wie Amato Präzisionsfertigung mit der Takisawa TMX-4000ST Spitzenleistungen im Wälzschälen und in der Metallbearbeitung erreicht. Erfahren Sie mehr über die Innovationskraft und Flexibilität dieses modernen Dreh-/Fräszentrums und die erfolgreiche Zusammenarbeit mit Lerinc.

Helmut Angeli

Freier Journalist

Automationspotenziale

Häufige Fragen zur TAKISAWA TMX-Serie

Was ist die TAKISAWA TMX-Serie?
Die TAKISAWA TMX-Serie umfasst CNC-Dreh-Fräszentren für die Komplettbearbeitung anspruchsvoller Werkstücke. Je nach Modell kombiniert die Maschine Hauptspindel, Gegenspindel oder Reitstock, eine schwenkbare Werkzeugspindel mit B-Achse, Y-Achse und automatischen Werkzeugwechsel. Dadurch lassen sich Dreh-, Fräs- und Bohrbearbeitungen innerhalb eines durchgängigen Fertigungsprozesses zusammenführen. Zur Baureihe gehören die TMX-2000, TMX-2000S und die TMX-4000ⅡST.
Welche Bearbeitungen sind mit der TMX-Serie in einer Aufspannung möglich?
Mit den Dreh-Fräszentren der TMX-Serie können unter anderem Außen- und Innendrehen, Bohren, Gewindebearbeitung, Fräsen sowie die Bearbeitung schräger Flächen kombiniert werden. Modelle mit Gegenspindel ermöglichen zusätzlich die Vorder- und Rückseitenbearbeitung eines Werkstücks. Weniger Umspannvorgänge reduzieren Liegezeiten und mögliche Aufspannfehler und verbessern damit Prozesssicherheit und Bauteilgenauigkeit.
Was sind die Unterschiede zwischen TMX-2000S und TMX-4000ⅡST?
Die TMX-2000S ist ein kompaktes Dreh-Fräszentrum mit Haupt- und Gegenspindel (8-Zoll-Futter). Sie eignet sich für Werkstücke bis 500 mm Drehdurchmesser und 610 mm Drehlänge. Das Werkzeugmagazin besitzt serienmäßig 40 und optional 80 Plätze. Die größere TMX-4000ⅡST arbeitet mit zwei Spindeln (10-Zoll-Futter), erreicht bis zu 1.500 mm Drehlänge und verfügt zusätzlich über einen unteren 12-fach-Revolver. Dadurch können Werkzeugspindel und Revolver gleichzeitig am Werkstück arbeiten. Das Magazin lässt sich auf bis zu 120 Werkzeuge erweitern. Die TMX-2000S ist damit vor allem für kompakte Komplettbearbeitung ausgelegt, während die TMX-4000ⅡST größere Werkstücke und komplexere, parallel ablaufende Prozesse abdeckt.
Welche Ausführung der TMX-Serie passt zu welcher Fertigungsaufgabe?
Die passende Ausführung hängt vor allem von Werkstücklänge, Bearbeitungsumfang und gewünschtem Automatisierungsgrad ab. Modelle mit Gegenspindel, erkennbar am Zusatz S, eignen sich besonders für die vollständige Vorder- und Rückseitenbearbeitung. Varianten mit NC-Reitstock sind für längere Wellen und vergleichbare Bauteile vorgesehen. Die TMX-4000ⅡST ergänzt das Maschinenkonzept um einen unteren Revolver und ermöglicht dadurch zusätzliche Parallelbearbeitungen.
Unterstützt die TMX-Serie eine 5-Achs-Bearbeitung?
Die TMX-Serie verfügt über eine schwenkbare Werkzeugspindel mit einem B-Achs-Bereich von 230 Grad beziehungsweise ±115 Grad. Dadurch können Werkzeuge aus unterschiedlichen Winkeln an das Werkstück herangeführt werden. Die Werkzeugspindel erreicht bis zu 12.000 min⁻¹. Bei der TMX-4000Ⅱ sind abhängig von Modell und Ausstattung auch komplexe simultane 5-Achs-Bearbeitungen möglich. Bei der TMX-2000 wird die B-Achse dagegen mit einer kleinsten Indexierung von 1 Grad positioniert.
Wie lässt sich die TAKISAWA TMX-Serie automatisieren?
Für die TMX-Serie stehen abhängig von Modell und Anwendung verschiedene Automationsoptionen zur Verfügung. Dazu gehören Schnittstellen für Stangenlader und Roboter, automatische Maschinentüren, Teilefänger, Entladeeinrichtungen, Förderbänder und automatische Werkzeugvermessung. Die Steuerungs- und Softwarelösungen unterstützen zudem Programmierung, Simulation, Kollisionskontrolle und vorbeugende Wartung. Damit kann die TMX-Serie sowohl in automatisierte Einzelmaschinen als auch in umfassendere Fertigungskonzepte integriert werden.
